SW-ICH1
• 集成SATAIIAHCI控制器,提供3个SATAII3Gbps接口;
• 图形图像子系统为独立显存架构,包含DDR3显存(支持64/32位数据宽度、8/16位颗粒)、多通道高速DMA控制器(支持主存和显存之间的数据传输)、图形加速单元GPU(支持2D/3D硬件加速)、视频加速单元VPU(支持MPEG-2/4、H.263/264、WMV、RealVideo、VC-1、AVS、DIVX视频格式硬件编解码)、双通道标准DVO显示输出接口(支持1080P高清显示)、双通道1080P独立显示;
• 集成AC’97声卡接口,提供5.1声道;
• 集成可信计算模块,内含ECC算法模块、HASH算法模块、对称算法模块等;
• 集成智能维护控制部件,实现系统上电、复位、运行状态监测与核心芯片在线维护。

产品手册
       申威ICH1国产I/O套片是一款完全自主设计的系统芯片,可与申威处理器或其他主流处理器配套使用。

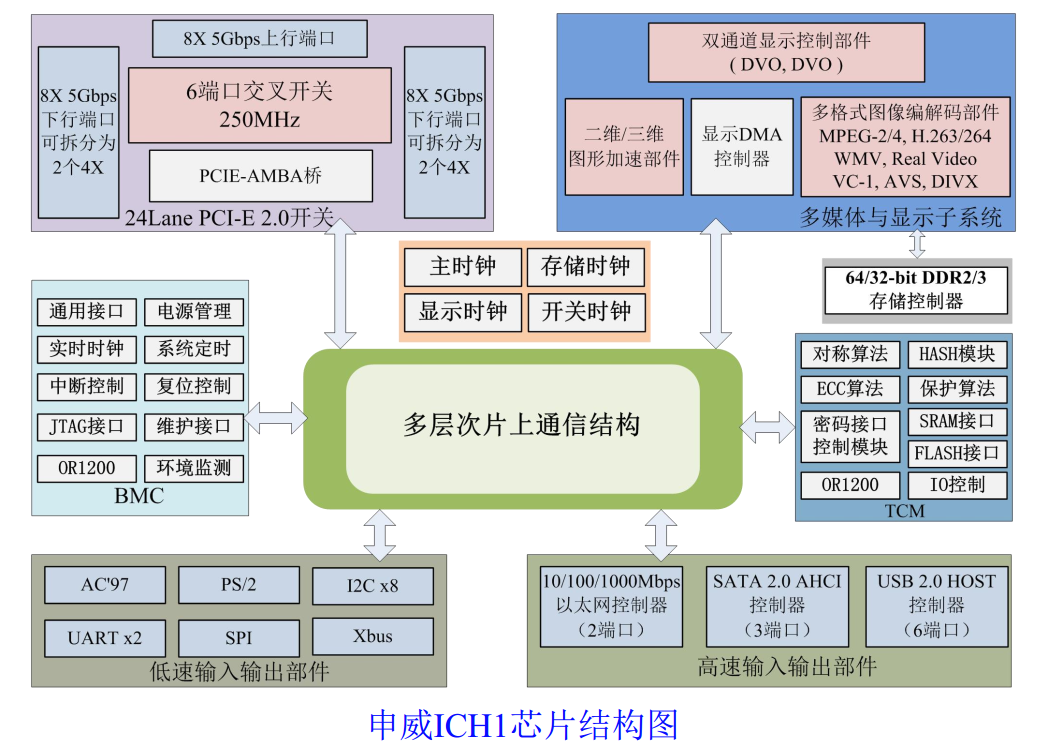

       申威ICH1集成了高性能PCI-E2.0交叉开关、多层次片上通信结构、图形图像子系统、DDR2/3存储控制器、高速输入输出部件、低速输入输出部件以及系统控制部件等部件,可通过PCI-E2.0接口与处理器连接。芯片采用FC-BGA封装。






参数 性能指标
DDR3   1个32/64位DDR3 SDRAM控制器, 可实现10.664GB/s峰值访存带宽。
PCI-E   三个标准PCI-E 2.0 ×8接口, 其中1个上行接口, 另外2个下行接口可分别拆分为2个×4接口;
  可实现双向24GBps扩展I/O带宽。
以太网   两个1000/100/10Mbps以太网GMAC接口(不集成PHY) , 可实现双向250MB/s访问带宽;
  支持IEEE 802.3标准和以太网标准, 支持GMII与/RGMII两种接口。
SATA   3个SATA2.0接口, 可实现双向2.25GB/s访问带宽
USB   6个USB2.0接口(兼容USB1.0) , 支持480Mbps/12Mbps两种速率, 可实现双向
  720MB/s访问带宽。
DVO   2个24位DVO接口, 最高工作频率180MHz。
测试接口   对外提供一个自定义维护串口和标准JTAG测试接口
