SW-ICH2
• 集成可旁路的PCIE2.0交叉开关, 作为独立交叉开关使用时下游能扩展出3个8×8, 其中2个×8可独立灵活拆分成4个×4;
• 实现USB 2.0、 SATA和GMAC接口的IO管控、 数据加密, 以及双向明通、 双向密通、 单向明通等工作模式;
• 集成高性能独立显卡模式的GPU/VPU, 配备专用的DDR3显存和DMA控制器;
• 采用标准的I2C接口作为I/O管控接口, 实现与安全处理器之间的I/O管控协议;
• 设计LPC-HOST控制器实现LPC总线扩展;
• 支持显示、 声音、 USB、 SATA、 千兆以太网、 GPIO等常用I/O接口。


产品手册

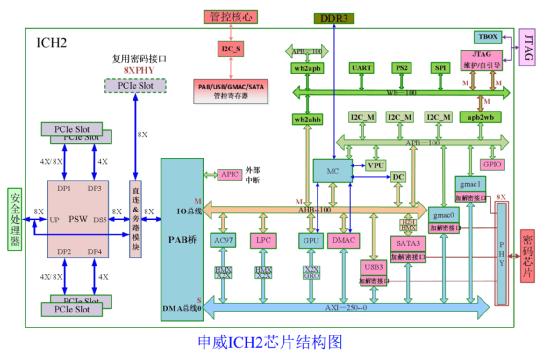

       申威ICH2国产I/O套片是在第一代ICH1的基础上,对产品安全适应性进行升级,增加外设启闭管控、数据通路密码保护等安全功能,实现I/O外设接口的高安全、防泄密和可管控要求。 申威ICH2集成了高性能PCI-E2.0交叉开关、多层次片上通信结构、高性能独立显卡模式的GPU/VPU、DDR2/3存储控制器、高速输入输出部件、低速输入输出部件以及系统控制部件等部件,可通过PCI-E2.0接口与处理器连接。芯片采用FC-BGA封装,支持工作温度范围:-55℃~+125℃。


参数 性能指标
DDR3   1个32/64位DDR3 SDRAM控制器, 接口传输率为DDR2-667~DDR3-2133MBps。
PCI-E   3个标准PCI-E 2.0 ×8接口, 其中1个上行接口, 另外2个下行接口可分别拆分为
  2个×4接口;
  可实现双向24GBps扩展I/O带宽。
以太网   2个1000/100/10Mbps以太网GMAC接口(不集成PHY) , 可实现双向250MB/s访
  问带宽;
  支持IEEE 802.3标准和以太网标准, 支持GMII与/RGMII两种接口。
SATA   3个SATA2.0接口, 可实现双向2.25GB/s访问带宽。
USB   6个USB3.0接口(兼容USB2.0、 USB1.0) 。
I2C   采用标准的I2C接口作为I/O管控接口, 实现与安全处理器之间的I/O管控协议。
测试接口   对外提供一个自定义维护串口和标准JTAG测试接口。
