申威411
• 4译码7发射结构,单核整数性能提高62%,浮点性能提高53%;
• 计算性能:双精度浮点性能102.4GFlops@1.6GHz;SPEC2000测试下,浮点性能1503分,整数性能1017分,是首款超过1000分的国产处理器;
• I/O性能指标优异,经实测可达到Intel中端Xeon水平;并支持更加丰富的I/O虚拟化;
• 可根据应用需求对核心数量、存储控制器和PCI-E接口数量进行裁剪,提供不同规模的配置,以降低系统开发成本和系统功耗;
• 提供两种封装产品,其中陶瓷封装版本符合国军标B级水平标准;LGA封装版本与申威410引脚兼容,方便用户升级设计。
产品手册
       申威411处理器是基于第三代“申威64”核心的国产高性能多核处理器,主要面向中低端服务器和高端桌面计算机应用。

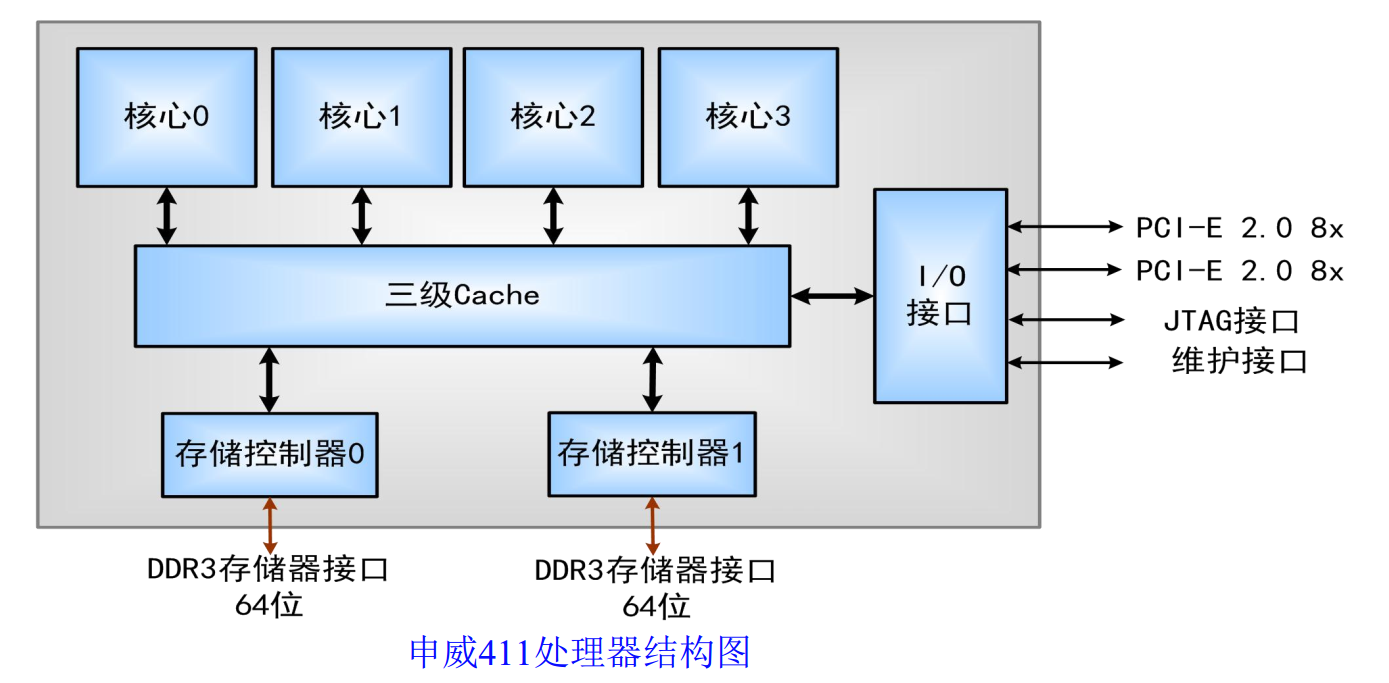

       申威411采用对称多核结构和SoC技术,单芯片集成了4个64位RISC结构的申威处理器核心,工作频率最高可达1.6GHz。芯片还集成双路DDR3存储控制器和双路PCI-E2.0标准I/O接口。
       申威411性能可满足中低端服务器和高端桌面应用的需求,并且功耗较低。现已批量应用在网络安全、安全存储、高端工业控制、国产办公桌面等领域产品中。




参数 性能指标
核心数量   4
核心频率   典型工作频率: 1.0~1.6GHz。
峰值运算速度   浮点: 每秒1024亿次双精度浮点结果@1.6GHz;
  整数: 每秒704亿次整数结果@1.6GHz。
工艺特征   内核电源: 0.95V±5%;
  I/O电源: 1.5V±10%, 1.8V±10%。
Cache容量   每个核心包含两级Cache, Cache行长度为128字节;
  一级Cache: 指令与数据分离, 容量分别为32KB, 均采用4路组相联结构;
  二级Cache: 指令与数据混合, 容量为512KB, 采用8路组相联结构;
  4个核心共享三级Cache, 容量为6MB, Cache行长度为128字节, 采用24路组相
  联结构。
存储空间   支持64位虚地址空间, 实际实现43位虚地址;
  支持40位物理地址。
存储器接口   双路64位DDR3存储器接口, 支持可配置的纠单错、 检双错ECC校验, 支持单路
  存储控制器, 最大传输率为1600MBps;
  可配置为单路使用, 每路支持的存储器容量为1、 2、 4、 8GB, 两路总存储器容
  量最大为16GB;
  支持连接DDR3 SDRAM芯片、 UDIMM和RDIMM存储器条。
I/O接口   双路PCI-E 2.0 ×8接口, 单链路带宽5Gbps;
  可配置为单路; 维护接口支持芯片调试与维护。
封装特性   采用两种封装方式: LGA封装、 FC-CBGA陶瓷封装;
  LGA封装: 引脚数为1156, 封装尺寸为37.5mm×37.5mm;
  FC-CBGA陶瓷封装: 引脚数为1144, 封装尺寸为40mm×40mm。
功耗   热设计功耗: 35W;
  典型运行功耗: 25~30W@1.6GHz(含I/O功耗, 与具体应用相关) 。
